压敏电阻型号_常用贴片式/插件式的压敏电阻型号大全

时间：2021-04-12 阅读量：5561

原标题：压敏电阻型号
压敏电阻是限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极之间时，压敏电阻可以将电压钳位于相对固定的电压值，实现后级电路的保护。而压敏电阻分类主要分两种，一种是贴片压敏电阻，另外一种是插件压敏电阻，那么其中型号及参数也是很多。
压敏电阻型号

目前贴片压敏电阻常用封装有0201、0402、0603、0604、0805、0806、1206、1210、1812、2220、3220等，而插件压敏电阻常用系列型号有05D、07D、10D、14D、20D、25D、32D等系列规格，那么今天顺海科技小编主要介绍这两种压敏电阻常用型号参数等方面。

贴片压敏电阻常用型号介绍如下：
（1）贴片压敏电阻0201：SV0201E5R5G0B

（2）贴片压敏电阻0402：SV0402N200G0B、SV0402N180G1B、SV0402E5R5G1B、SV0402E5R5G4B、SV0402E9R0G0B、SV0402E180G2B、SV0402E240G0C、SV0402N5R5G1B、SV0402N9R0G0C、SV0402N180G0B

（3）贴片压敏电阻0603：SV0603N180G0B、SV0603N350G0A、SV0603N300G0A、SV0603N480G0A、SV0603N270G0A、SV0603N200G0A、SV0603N180G2B、SV0603N9R0G1B、SV0603N5R5G0B、SV0603E240G0C、SV0603E180G0B、SV0603E9R0G0B、SV0603E5R5G0B

（4）贴片压敏电阻0604：SV0604H271G0C

（5）贴片压敏电阻0805：SV0805N300G0A、SV0805N260G0A、SV0805N180G0A、SV0805N140G0A、SV0805N9R0G0A、SV0805N5R5G0A

（6）贴片压敏电阻0806：SV0806H271G0F、SV0806H271G0A、SV0806H241G0A

（7）贴片压敏电阻1206：SV1206N5R5G0A、SV1206N180G0A、SV1206N220G0A、SV1206N300G0A、SV1206N390G0A、SV1206N600G0A

（8）贴片压敏电阻1210：SV1210N271G0C、SV1210N200G0A、SV1210H471G0A、SV1210N180G0A、SV1210N220G0A、SV1210N400G0A、SV1210N470G0A、SV1210N650G0A、SV1210N750G0A

（9）贴片压敏电阻1812：SV1812N280G0A、SV1812H471G0A、SV1812N180G0A、SV1812N240G0A、SV1812N300G0A、SV1812N380G0A、SV1812N450G0A、SV1812N560G0A

（10）贴片压敏电阻2220：SV2220N680G0A、SV2220H221G0A、SV2220H471G1A、SV2220N220G0A、SV2220N560G0A

（11）贴片压敏电阻3220：SV3220H471G0A
压敏电阻型号

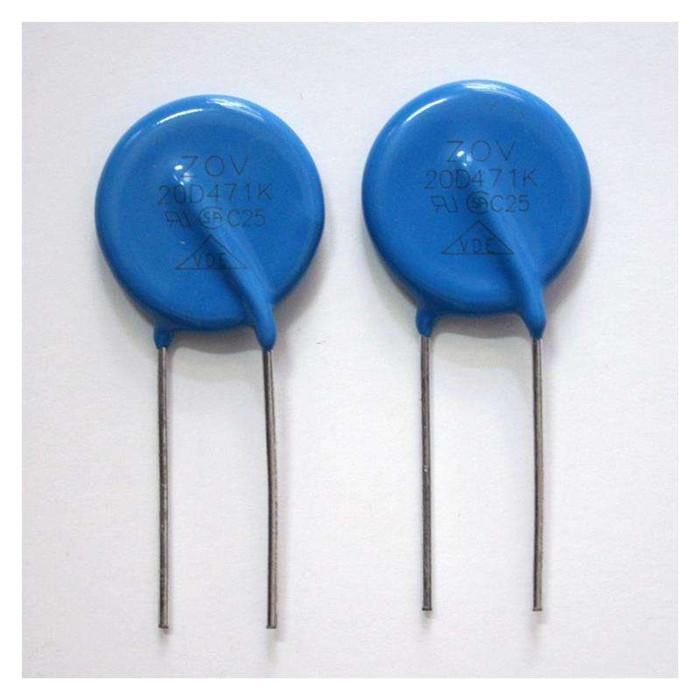

插件压敏电阻常用系列型号介绍如下
（1）05D封装系列，插件压敏电阻压敏电压：18~750V；承受浪涌电流：100~800A；芯片直径：5mm；响应时间＜25ns
插件压敏电阻05D系列型号有：05D220K/ 05D220KJ、05D301K /05D301KJ、05D331K/ 05D331KJ、05D361K/ 05D361KJ、05D391K/05D391KJ、05D431K /05D431KJ、05D471K/ 05D471KJ、05D511K /05D511KJ、05D561K /05D561KJ、05D561K/ 05D561KJ、05D621K/ 05D621KJ、05D681K/ 05D681KJ、05D751K /05D751KJ、05D271K /05D271KJ、05D241K/ 05D241KJ、05D270K /05D270KJ、05D330K/ 05D330KJ、05D390K/ 05D390KJ、05D470K /05D470KJ、05D560K /05D560KJ、05D680K/ 05D680KJ、05D820K /05D820KJ、05D101K/ 05D101KJ、05D121K /05D121KJ、05D151K /05D151KJ、05D181K /05D181KJ、05D201K/05D201KJ、05D221K/ 05D221KJ、05D180K/05D180KJ

（2）07D封装系列，插件压敏电阻压敏电压：18~820V；承受浪涌电流：250~1200A；芯片直径：7mm；响应时间＜25ns
插件压敏电阻07D系列型号有：07D180K/07D180KJ、07D220K/07D220KJ、07D270K/07D270KJ、07D330K/07D330KJ、07D390K/07D390KJ、07D470K/07D470KJ、07D560K/07D560KJ、07D680K/07D680KJ、07D820K/07D820KJ、07D101K/07D101KJ 、07D121K/07D121KJ、07D151K/07D151KJ、07D181K/07D181KJ、07D201K/07D201KJ、07D221K/07D221KJ、07D241K/07D241KJ、07D271K/07D271KJ、07D301K/07D301KJ、07D331K/07D331KJ、07D361K/07D361KJ、07D391K/07D391KJ、07D431K/07D431KJ、07D471K/07D471KJ、07D511K/07D511KJ、07D561K/07D561KJ、07D621K/07D612KJ、07D681K/07D681KJ、07D751K/07D751KJ 、07D781K/07D781KJ、07D821K/07D821KJ

（3）10D封装系列，插件压敏电阻压敏电压：18~1100v；承受浪涌电流：500~3500A；芯片直径：10mm；响应时间＜25ns
插件压敏电阻10D系列型号有：10D180K/10D180KJ、10D220K/10D220KJ、10D270K/10D270KJ、10D330K/10D330KJ、10D390K/10D390KJ、10D470K/10D470KJ、10D560K/10D560KJ、10D680K/10D680KJ、10D820K/10D820KJ、10D101K/10D101KJ、10D121K/10D121KJ、10D151K/10D151KJ、10D181K/10D181KJ、10D201K/10D201KJ、10D221K/10D221KJ、10D241K/10D241KJ、10D271K/10D271KJ、10D301K/10D301KJ、10D331K/10D331KJ、10D361K/10D361KJ、10D391K/10D391KJ、10D431K/10D431KJ、10D471K/10D471KJ、10D511K/10D511KJ、10D561K/10D561KJ、10D621K/10D621KJ、10D681K/10D681KJ、10D751K/10D751KJ、10D781K/10D781KJ、10D821K/10D821KJ、10D911K/10D911KJ、10D102K/10D102KJ、10D112K/10D112KJ

（4）14D封装系列，插件压敏电阻压敏电压：18~1800V；承受浪涌电流：1000~6000A；芯片直径：14mm；响应时间＜25ns
插件压敏电阻14D系列型号有：14D180K/14D180KJ、14D220K/14D220KJ、14D270K/14D270KJ、14D330K/14D330KJ、14D390K/14D390KJ、14D470K/14D470KJ、14D560K/14D560KJ、14D680K/14D680KJ、14D820K/14D820KJ、14D101K/14D101KJ、14D121K/14D121KJ、14D151K/14D151KJ、14D181K/14D181KJ、14D201K/14D201KJ、14D221K/14D221KJ、14D241K/14D241KJ、14D271K/14D271KJ、14D301K/14D301KJ、14D331K/14D331KJ、14D361K/14D361KJ、14D391K/14D391KJ、14D431K/14D431KJ、14D471K/14D471KJ、14D511K/14D511KJ、14D561K/14D561KJ、14D621K/14D621KJ、14D681K/14D681KJ、14D751K/14D751KJ、14D781K/14D781KJ、14D821K/14D821KJ、14D911K/14D911KJ、14D102K/14D102KJ、14D112K/14D112KJ、14D122K/14D122KJ、14D182K/14D182KJ

（5）20D封装系列，插件压敏电阻压敏电压：18~1800V；承受浪涌电流：2000~10000；芯片直径：20mm；响应时间＜25ns
插件压敏电阻20D系列型号有：20D182K/20D182KJ、20D162K/20D162KJ、20D152K/20D152KJ、20D122K/20D122KJ、20D112K/20D112KJ、20D102K/20D102KJ、20D911K/20D911KJ、20D821K/20D821KJ、20D781K/20D781KJ、20D751K/20D751KJ、20D681K/20D681KJ、20D621K/20D621KJ、20D561K/20D561KJ、20D511K/20D511KJ、20D471K/20D471KJ、20D431K/20D431KJ、20D391K/20D391KJ、20D361K/20D361KJ、20D331K/20D331KJ、20D301K/20D301KJ、20D271K/20D271KJ、20D241K/20D241KJ、20D221K/20D221KJ、20D201K/20D201KJ、20D181K/20D181KJ、20D151K/20D151KJ、20D121K/20D121KJ、20D101K/20D101KJ、20D820K/20D820KJ、20D680K/20D680KJ、20D560K/20D560KJ、20D470K/20D470KJ、20D390K/20D390KJ、20D330K/20D330KJ、20D270K/20D270KJ、20D220K/20D220KJ、20D180K/20D180KJ

（6）25D封装系列，插件压敏电阻压敏电压：200~1100V；承受浪涌电流：15000~18000A；芯片直径：25mm；响应时间＜25ns
插件压敏电阻25D系列型号有：25D201K/25D201KJ、25D221K/25D221KJ、25D241K/25D241KJ、25D271K/25D271KJ、25D301K/25D301KJ
25D331K/25D331KJ、25D361K/25D361KJ、25D391K/25D391KJ、25D431K/25D431KJ、25D471K/25D471KJ、25D511K/25D511KJ、25D561K/25D561KJ、25D621K/25D621KJ、25D681K/25D681KJ、25D911K/25D911KJ、25D102K/25D102KJ、25D112K/25D112KJ
25D122K/25D122KJ、25D201K/25D201KJ、25D201K/25D201KJ、25D201K/25D201KJ

（7）32D封装系列，插件压敏电阻压敏电压：200~1100V；承受浪涌电流：20000~25000A；芯片直径：32mm；响应时间＜25ns
插件压敏电阻32D系列型号有：32D201K、32D241K、32D271K、32D301K、32D331K、32D361K、32D391K、32D431K、32D471K、32D511K、32D621K、32D681K、32D751K、32D781K、32D821K、32D911K、32D951K、32D102K、32D112K、32D122K

以上内容主要介绍压敏电阻型号系列两种常用规格，还有一些小编并没有更详细列出，如需要以上系列型号压敏电阻请留联系或拨打联系电话：0755-28100016，深圳顺海科技有着大量贴片式/插件式的压敏电阻现货库存，价格优惠，支持大小量订购，可定制，供应链保障。

深圳市顺海科技有限公司是一家专业的保险丝、贴片保险丝、合金电阻、贴片电阻、贴片电感、一体成型电感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保护器件、静电管代理品牌有华德、萨瑞微、硕凯、天二、国巨、厚声、旺诠、TDK、大毅、光颉、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，专业的销售团队以及海量现货库存，为客户提供更优质的服务，欢迎咨询合作。
标签：压敏电阻型号、贴片压敏电阻型号、插件压敏电阻型号、常用压敏电阻型号、压敏电阻型号及参数大全详解
