TSS半导体放电管选型号及主要参数释义

时间：2021-08-04 阅读量：7161

前言：TSS半导体放电管又称固体放电管，是一种过压保护装置，由晶闸管原理制成，通过PN结的破坏电流触发装置引导放电，可以流过大的浪涌电流和脉冲电流。其击穿电压的范围，构成了过压保护的范围。TSS半导体放电管使用时可以直接跨接在被保护电路的两端。TSS半导体放电管广泛应用于调制解调器、传真机、PBX系统、电话、POS系统、模拟和数字卡。
TSS半导体放电管选型号及主要参数释义

TSS半导体放电管型号如下

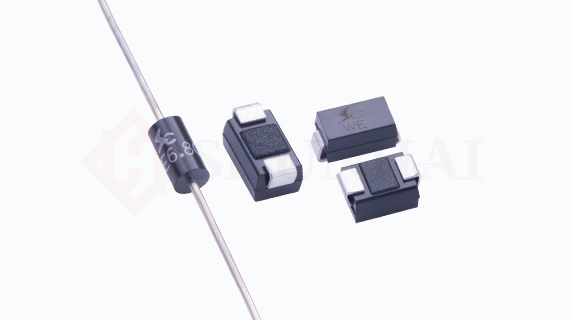

硕凯电子TSS半导体放电管具有正确导通、快速响应(响应时间ns级)、浪涌吸收能力强、双向对称、可靠性高等特点。硕凯电子TSS半导体放电管的型号根据贴片式、直插式、轴向引线式分为三种封装形式如下。
DO-214AA封装PXXX0SA系列、 DO-214AA封装PXXX0SB系列、 DO-214AA封装PXXX0SC系列、DO-214AC封装PXXX0TA系列、TO-92封装PXXX0EA系列、TO-92封装PXXX0EB系列、TO-92封装PXXX0EC系列、DO-41封装PXXX0LA系列、DO-15封装PXXX0LB系列、DO-27封装PXXX0LC系列、DO-214AC封装PXXXXTB系列、DO-214AC封装CPXXXXSA系列、DO-214AA封装CPXXXXSB系列、DO-214AA封装CPXXXXSC系列、SOT23-5封装JIPXXXXA系列、SOD-123FL封装P0080DV、DO-214AC封装P0080AES/P0080BES/P0080CES、DO-214AA封装P0080BE/P0080CE、DO-214AA封装P0640SC-2C、SOP-8L封装TISP61089等等。

TSS半导体放电管选型主要参数释义如下
（1）最大瞬时峰值电流IPP必须大于通信设备标准的规定值。例如，FCCPart68A类IPP应大于25A，Bellcore109的IPP应大于25A。
（2）转换电压VBO必须小于被保护电路允许的最大瞬时峰值电压。
（3）当TSS半导体放电管处于导通状态(导通)时，损耗的功率P应小于其额定功率Pcm和Pcm=KVT*IPP，其中k由短路电流的波形决定。对于指数波、方波、正弦波和三角波，k值分别为1.00、1.4、2.2和2.8。
（4）反向击穿电压VBR必须大于被保护电路的最大工作电压。例如，在POTS应用中，最大铃声电压(150伏)的峰值电压(150*1.41=212.2伏)和DC偏压峰值(56.6伏)之和为268.8伏，因此应选择VBR大于268.8伏的设备。在列如在ISDN应用中，最大DC电压(150V)和最大信号电压(3V)之和为153V，因此必须选择VBR大于153V的设备。
（5）TSS半导体放电管通过大浪涌电流自复位时，设备的维持电流IH必须大于系统能够提供的电流值。即IH(系统电压/源阻抗)。
