金属膜电阻与薄膜贴片电阻的区别

时间：2022-09-19 阅读量：4038

　　贴片电容形状类似贴片电阻，通常贴片电容是白色的基体，也有大部分的钽电解电容是黑色基体，但其正极一侧也标示有白色的极性。贴片电容和贴片电阻一样也都有片形和圆柱形两种外观，其中圆柱形的贴片电容类似圆柱形贴片电阻，只是整体粗细一致，而贴片电阻则是两端稍微粗一圈。那么合金电阻与薄膜电阻的区别是什么呢？我们一起来看。

　　一、主要用途的区别

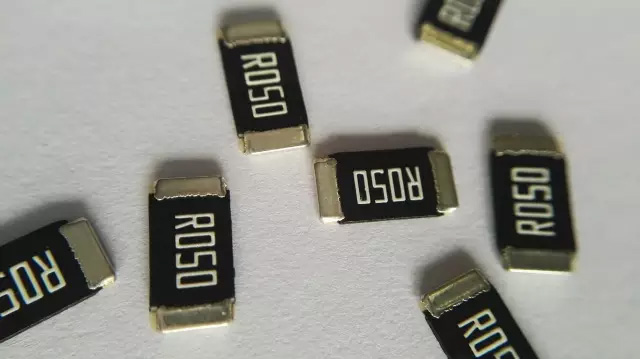

　　合金片式固定电阻器又称为贴片合金电阻或毫欧电阻，因其较高3W的高功率、和降低0.5mΩ(0.0005欧姆)的超低阻值，以及50ppm的低温漂特性可以实现在主要用在开关电源、音频设备的过电流保护、电压调节器、电源转换器、充电器、汽车引擎控制器、便携式设备的电流检测集成电路.它是一种I/V转换器,将测量的电流转换成相应的电压检测到有过流发生时,可以控制关断电源或负载开关,或以限制的电流输出。
　　贴片薄膜电阻是贴片式精密电阻器中一个重要的分支，以其高精度、低温漂和超高的稳定性广泛用于各类医学仪器、测试/测量设备、打印设备、自动设备控制器、转换器、通讯设备、高端手机等方面。
　　二、规格和参数范围的区别
　　1、规格尺寸：目前提供的贴片合金电阻封装尺寸有常规贴片精密薄膜电阻可以生产0402、0603、0805、1206、和2512封装规格。后者可选封装较前者多。
　　2、额定功率：合金贴片电阻实现了同等封装尺寸下比贴片薄膜电阻更高的额定功率。例如1206封装薄膜电阻提升功率为0.25W，而相同封装贴片合金电阻的额定功率我1W，同样2512封装，合金电阻可以实现2~3W，较之薄膜电阻的1W大大提高。
　　3、阻值范围：厚声生产的贴片式合金电阻为毫欧级，*小为0.5m欧姆，*大0.1欧姆。而薄膜电阻阻值范围在10欧姆~1M之间，可选择阻值范围较大。
　　4、低温度系数：两者均可实现较低的温度系数。合金电阻可以实在毫欧电阻值级别下的50ppm低温漂，二薄膜精密电阻实现在10~1M欧姆级别下5ppm的超低温漂。
　　5、误差与精度：与温度系数类似，合金贴片电阻可以实现在毫欧姆级别超低阻值情况下正负1%的精度。
　　以上就是小编分享的合金电阻与薄膜电阻的区别了，希望对大家有所帮助，更多贴片电阻相关资讯可继续关注本站哦
