日本村田开创了世界上最小的贴片电容器（008004）

时间：2022-03-23 阅读量：4879

概述

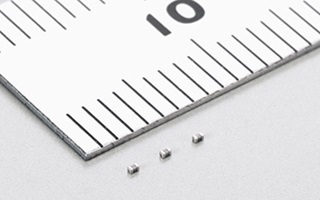

村田制造有限公司从今年4月开始批量生产世界上最小的008004尺寸（0.25）的多层陶瓷电容器。

   出身背景
   智能手机和手机等移动设备的高功能性，部署安装在基板上的组件数量和小型化需求不断增加；以外，预计可穿戴设备等新型小型设备在未来将更受欢迎，用于高频电路阻抗匹配和IC电源线去耦的电容器进一步小型化和低功耗的需求也在增加。
最近很多人在了解村田电容的产地和村田贴片电容是哪个国家的？村田贴片电容一级代理商解答：它出自中国的东边邻居日本，
   为了在倡导有助于移动设备小型化和减少安装占用空间的组件方面引领世界，我们公司提高了迄今为止培养的独立原材料、工艺、加工和生产技术的准确性，并通过整合这些技术（0.125mm）产品的商业化，实现了世界上第一个008004尺寸（0.25）。
   产品特点
   当前最小尺寸01005（0.4×0.2mm）和008004尺寸（0.25）×0.125mm），安装所占面积比例减少约1/2。通过减少安装占用的空间，有助于整个设备的小型化和低成本。（参见图1。）
   同时，由于它可以与各种尺寸的电容器混合安装，并在整个设备中使用，因此可以与以前尺寸的产品结合使用。
   混合安装示例（从左侧开始）01005（0.4×0.2mm）尺寸、0201（0.6）×0.3mm）尺寸、0402（1.0）×0.5mm）尺寸和混合安装示例）
   应用领域
   可穿戴设备和智能手机和小模块设备等
   产品模型
   典型示例：25V额定电压和c0g特性和1.0pf和B偏差（±0.1pf）：grm0115c1e1r0b
   电气特性
   用于温度补偿
   温度特性CH*1、C0G*2
   额定电压25Vdc
   静电容量范围1pF～10pF※
   工作温度范围-55℃～+125℃
   *1CH特性：20℃~125℃范围内的温度特性和静电容量的温度系数为0±60ppm/℃
   *2 c0g特性：25℃~125℃范围内的温度特性和静电容量温度系数为0±30ppm/℃
   ※计划扩大1pf以下和10PF以上油田的产能。
   高介电常数型
   温度特性X5R*3
   额定电压6.3Vdc
   静电容量范围1000pF～10000pF※
   工作温度范围-55℃～+85℃
   *3 X5R特性：静电容量变化率为±15％和温度特性在-55℃~85℃范围内
   ※计划扩大1000pf以下和10000pf以上油田的产能。
   外形尺寸图
   50:0.25±0.013，W:0.125±0.013，t:0.125±0.013（单位：毫米）
   生产系统
   福井村田生产办公室（福井县跃迁市）已于2014年4月开始批量生产
   量产开始时（4月）：每月1000万件
   2014年10月后：预计每月生产3000万台
