贴片电阻与贴片电容从参数来讲存在有哪些差异呢？

时间：2022-03-24 阅读量：2886

我们先从他们的本质来区别他们：贴片电容器之所以有通交隔直的特性，本质是电容器的充放电特性的反映；贴片电阻：导体对电流的阻碍作用就叫该导体的电阻。

  一、阻力
   电阻由“R”加电路中的一个数字表示。例如，R1代表编号为1的电阻。分流和限流和分压和偏置是电路中电阻主要的功能。
   1.色码位置与贴片电阻放大率的关系如下表所示：
   颜色的有效数字放大率允许偏差（％）
   红色2x100±2
   橙色3x1000/
   黄色4x1000/
   绿色5x100000±0.5
   银/x0 01±10
   金/x0 1±5
   黑色0+0/
   棕色1x10±1
   紫色7x10000000±0.1
   灰色8x10000000/
   蓝色6x100000±0.2
   2.参数识别：电阻单位为欧姆（Ω），放大单位为千欧姆（KΩ）、兆欧姆（mΩ）等，换算方法为：1兆欧姆=1000千欧姆=1000000欧姆
   电阻参数的标注方法有三种，即直接标注法、颜色标注法和数字标注法。
   　　（1）. 颜色环标记法是最常用的。以下是一些例子：
   四色环电阻器五色环电阻器（精密电阻器）
   （2）数字定标法主要用于小体积电路，如贴片电路，如：
   104意味着10万和472表示47×100Ω（即4.7K）；
   二、片式电容器
   1识别方式-电阻的识别方法和电容的识别方法都一样。也可有三种分类：直接校准法、颜色编码法和数字编码法。电容的基本单位用法拉（f）表示和还有一些不常见的单位包括毫法（MF）和微法（UF）和纳米法（NF）和皮法（PF）。
   式中：1012微微法=109纳米法=106微米法=103毫米法=1法拉
   对于大容量电容，其容量值直接显示在电容上，如10uF/16V
   小容量电容器的电容值用电容器上的字母或数字表示
   字母表示法：1m=1000uf1p2=1.2pf1n=1000pf
   数字表示：通常使用三位数字表示容量，前两位是有效数字，第三位是放大率。
   2通常用“C”表示电容符号表示（例如，C26表示编号为13的电容器）。由两个金属膜紧密结合并由绝缘材料隔开而成的元件的是电容。电容器的主要特点是隔离直流和交流。
   电容的大小就是储存的电能的大小。它与交流信号的频率和电容有关和电容对交流信号的阻断效应称为电容电抗。
   容性电抗XC=1/2πFC（f代表交流信号的频率，C代表电容）
   　　3.电容误差表
   符号fgjklm
   允许误差±1％±2％±5％±10％±15％±20％
   例如，如果陶瓷芯片的电容为104j，则表示电容为0.1uF，误差为±5％。

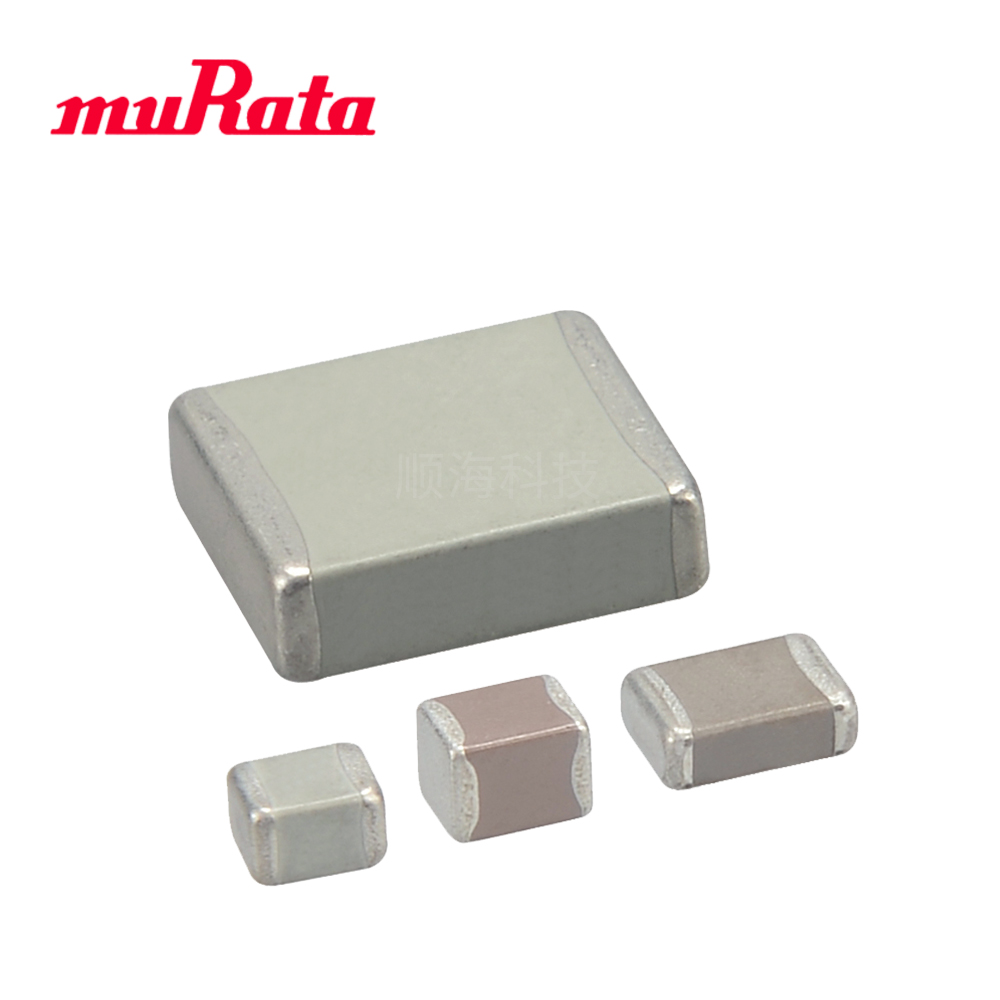

方案推荐：村田贴片电容
