贴片电阻的正负极和焊接你们知道多少呢

时间：2022-03-28 阅读量：4703

当我们得到分解后的电路板时，我们会发现电路板上几乎一半的电子元件是电阻器。我们看到的大多数电阻器可以分为两种形状，一种是用彩色环表示的轴向电阻，另一种是用数字方法表示的贴片电阻。对于上述两种形状的电阻器，没有极性，也就是说，没有极性，它们在安装和焊接过程中只有工艺要求。今天，我们来谈谈电阻识别和焊接的一些问题。

   抗性鉴定
   1.色环电阻的识别
   为了识别对电流的电阻，我们将在轴向电阻的外观上涂上不同颜色的环。有四色环和五色环。我们可以通过颜色环清楚地知道电阻。让我先谈谈四色环电阻。四色环是一种非常常见的电阻，在一些常见的电子电路中应用最广泛。对于四色环，从左到右的第一色环和第二色环表示其有效值，第三色环表示有效值后的零数，第四色环表示电阻误差。对于四色戒指，通常使用的偏色戒指是金色的。其偏差为±5％。

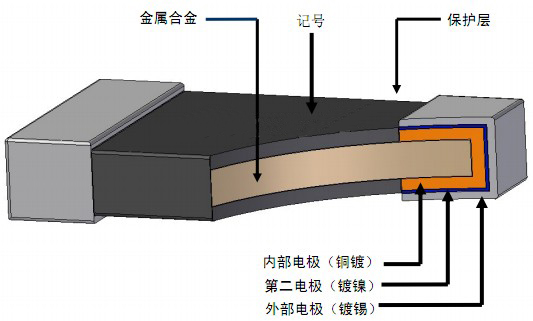

   2.斑贴抗性鉴定
   贴片电阻器电阻值的识别比色环简单得多。它通过数字方式打印电阻器的电阻值。用数字方法表示贴片电阻值有三种方法。第一种是数字直接注释，通常使用三位或四位数字。
   第二种注释方法是数字加字母加数字，例如6r8，其电阻值为6整数和8小数，相加为6.8欧姆；第三种标记方法是数字代码加字母。例如，微贴片电阻标有“22a”，它不代表22欧姆，而是165欧姆，因为这个“22”代表贴片电阻值的代码，表示有效值为165欧姆；这个“a”代表乘数。因此，总和为165x10^0=165Ω。
   电阻焊
   1.色环电阻的焊接
   对于轴向电阻的焊接，如果是垂直安装焊接，其第一个色环应放在顶部，偏差色环应放在底部，以便观察电阻值；如果是水平安装和焊接，它的第一个色环应该放在最左边，这更符合我们阅读数据的习惯。
   特殊阻力的识别
   当使用电阻型时，我们还将使用一些特殊的电阻器，例如焊接单片机时需要的电阻排。虽然它们没有极性，但我们需要注意其第一个引脚的位置。一般来说，白点的位置是第一针，这是不能弄错的。

方案推荐：国巨贴片电阻
