压敏电阻参数_压敏电阻主要参数含义详解

时间：2021-04-12 阅读量：11117

原标题：压敏电阻参数
众所周知在选购压敏电阻时是需要根据压敏电阻的参数进行选型的，其中主要涉及参数有工作电压、压敏电压、箝位电压、通流量、能量、功率、电容值等主要七大压敏电阻参数，那么其中含义相信有很多人不是很了解，今天顺海科技小编带大家了解压敏电阻参数的含义详解。（推荐相关文章：压敏电阻选型_压敏电阻正确选型步骤）

压敏电阻参数
（1）工作电压；（英文：Maximum Allowable voltage）
压敏电阻的“工作电压”是指允许工作电压（工作控制电压）：此电压分交流和直流两种情况。那说直流的，我们规定出这个工作电压上限主要是为了保证压敏电阻。在电源电路中应用时，有适当的保护。它是一个上限值，电路上的电压在它之下，是对压敏电阻是长期的保障，在他之上，短时也是没问题的（以小时计）。

（2）压敏电压；（英文：Varistor voltage）
压敏电阻的“压敏电压”是指电流为1mA时所对应的电压作为I随U迅速上升的电压大小的标准，该电压用U1mA表示，称为“压敏电压”。

（3）箝位电压；（英文：Maximum clamping voltage）
压敏电阻的“箝位电压”是指导通电压，当电阻两端电压超过电阻钳位电压时，电阻电流会迅速增大，使电压下降，从而保护后级电路元器件，不过“箝位电压”只是台湾地区叫法，而大陆这边都称为限制电压，即大电压/大电流冲击后，该元件两端的残余电压测量值。

（4）通流量；（英文：Withstanding surge current）
压敏电阻的“通流量”又叫通流容量，是指在规定的条件（规定的时间间隔和次数，施加标准的冲击电流）下，允许通过压敏电阻器上的最大脉冲（峰值）电流值。如果电流值超过通流容量，压敏电阻将会损坏。

（5）能量；（英文：Maximum energy）
压敏电阻的“能量”是指电路中所储存的能量均要求压敏电阻器来吸收。碰到这种情况时，在选择压敏电阻器时必须要使回路内所储存电能的总和小于压敏电阻器所能吸收的能量。
相关资料：
压敏电阻能量计算方式
W=K.I.U.T(J)
式中：I--流过压敏电阻器的电流峰值；
U--在电路I流过压敏电阻器时，在其两端产生的电压；
T--电流I持续的时间；
K--电波波形系数，对2ms的方波，K=1;对于8/20μs波，K=1.4;对于10/1000μs波，K≈1.4。

（6）功率；（英文：Rated wattage）
压敏电阻的“功率”是指用电器正常工作时的功率。压敏电阻的额定功率是指在特定环境温度85下工作1000小时，使压敏电压变化小于10%的最大功率。

（7）电容值；（英文：Typical Capacitance）
压敏电阻的“电容值”是指由于其两个端子之间的变阻器的主导电区域表现得像电介质，低于其钳位电压，变阻器的作用类似于电容器而不是电阻器。每个半导体压敏电阻的电容值直接取决于其面积，并与其厚度成反比变化。

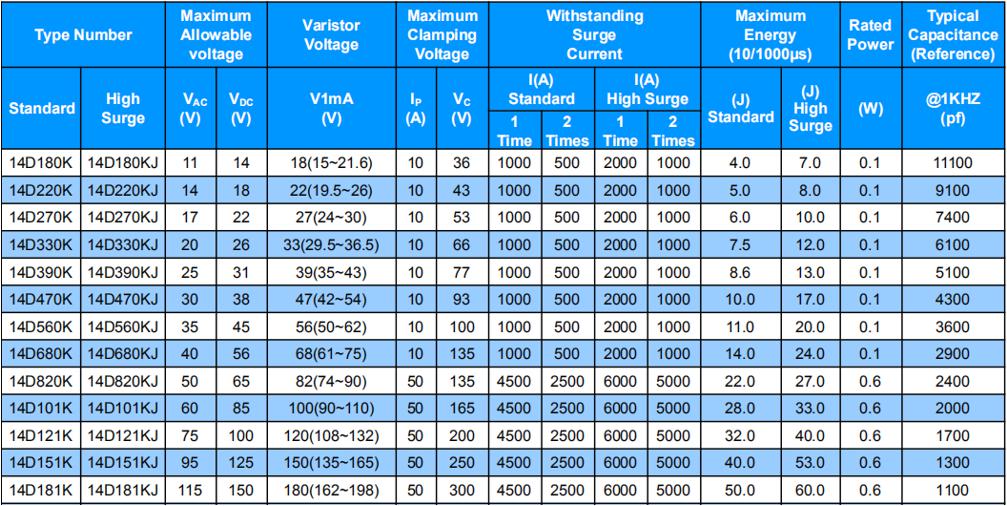

14D系列的压敏电阻参数参考图如下

以上内容主要介绍压敏电阻参数含义讲解，如对于压敏电阻选型参数不是很了解可以留言咨询或拨打联系电话：0755-28100016，专业FAE为您详情解答，如需要压敏电阻贴片式、插件式，顺海科技有着海量现货库存，型号任意挑选如贴片压敏电阻封装有0402、0603、0805、1206、1210、1812、2220、0806、1812、3320、3838；插件压敏电阻封装系列有05D、07D、10D、14D、20D、25D、32D、40D、53D等等，支持大小量订购，可定制，供应链保障。
